Panasonic

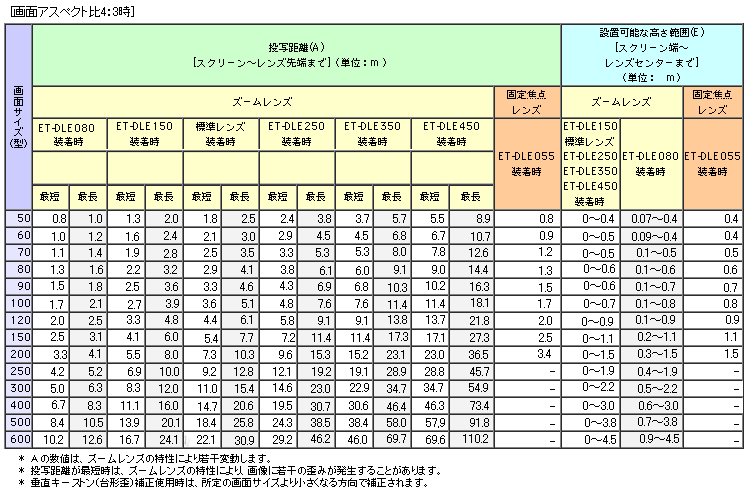

3チップ方式 DLPプロジェクター(10,600lm) PT-DS8500
投写関係寸法図（ET-D75LE90装着時）
| 投写画面 サイズ（型） |
投写距離（ｍ） | 設置可能な高さ（ｍ） | |||
|---|---|---|---|---|---|
| A | B | C | D | E | |
| 120 | 0.9 | 0.9 | 0.6 | 0.1 | 0.2 |
| 150 | 1.2 | 1.2 | 0.9 | 0.3 | 0.3 |
| 200 | 1.5 | 1.6 | 1.3 | 0.7 | 0.5 |
| 250 | 1.9 | 2 | 1.7 | 1.1 | 0.6 |
| 300 | 2.3 | 2.4 | 2.1 | 1.5 | 0.8 |
| 350 | 2.7 | 2.8 | 2.4 | 1.9 | 0.9 |
| 400 | 3.1 | 3.1 | 2.8 | 2.3 | 1.1 |
| 500 | 3.9 | 3.9 | 3.6 | 3.1 | 1.4 |
| 600 | 4.7 | 4.7 | 4.4 | 3.9 | 1.7 |
画面アスペクト比4：3
※この寸法は、プロジェクター後面と壁面との間の距離ではなく、プロジェクター後面とスクリーン面との間の距離です。プロジェクターの後面と、壁や物との間に500mm以上の排気冷却スペースを確保してください。密閉した空間に設置する場合は、別途、空調設備および換気設備を設けてください。換気が不十分な場合、排気熱が滞留してプロジェクターの保護回路が働く場合があります。
1チップDLPプロジェクター(7,000lm) PT-DW750JW
投写関係寸法図 ET-DLE030装着時
 |
 |
|
別売品の天つり金具〔6 軸調整機構付〕(ET-PKD130H)+ 天つり金具〔取り付け用ベース金具〕(ET-PKD130B)装着時 ※1 連続的に高さ調整が可能 |
|
| （注）この図面は正確な縮尺ではありません。 | （単位：mm） |
| 16:10 | |||||
|---|---|---|---|---|---|
|
投写画面 サイズ（型） |
投写距離（mm） | 設置可能な高さ（mm） | |||
| A【スクリーン～ 投写ミラーまで】 |
B【スクリーン～ プロジェクター 前面まで】 |
C【スクリーン～ プロジェクター 後面まで】※2 |
E【スクリーン端～ プロジェクター 天面まで】 |
F【スクリーン端～ プロジェクター 底面まで】 |
|
| 100 | 859 | 713 | 215 | 591 | 766 |
| 120 | 1030 | 884 | 386 | 723 | 898 |
| 150 | 1287 | 1141 | 643 | 921 | 1096 |
| 200 | 1714 | 1568 | 1070 | 1251 | 1426 |
| 250 | 2141 | 1995 | 1497 | 1580 | 1755 |
| 300 | 2569 | 2423 | 1925 | 1910 | 2085 |
| 350 | 2996 | 2850 | 2352 | 2240 | 2415 |
DLE030装着時の16:9の投射距離表
| 16:9 | |||||
|---|---|---|---|---|---|
|
投写画面 サイズ（型） |
投写距離（mm） | 設置可能な高さ（mm） | |||
| A【スクリーン～ 投写ミラーまで】 |
B【スクリーン～ プロジェクター 前面まで】 |
C【スクリーン～ プロジェクター 後面まで】※2 |
E【スクリーン端～ プロジェクター 天面まで】 |
F【スクリーン端～ プロジェクター 底面まで】 |
|
| 100 | 883 | 737 | 239 | 678 | 853 |
| 120 | 1059 | 913 | 415 | 828 | 1003 |
| 150 | 1322 | 1176 | 678 | 1052 | 1227 |
| 200 | 1762 | 1616 | 1118 | 1426 | 1601 |
| 250 | 2201 | 2055 | 1557 | 1799 | 1974 |
| 300 | 2640 | 2494 | 1996 | 2173 | 2348 |
| 350 | 3079 | 2933 | 2435 | 2546 | 2721 |
DLE030装着時の4:3の投射距離表
| 4:3 | |||||
|---|---|---|---|---|---|
|
投写画面 サイズ（型） |
投写距離（mm） | 設置可能な高さ（mm） | |||
| A【スクリーン～ 投写ミラーまで】 |
B【スクリーン～ プロジェクター 前面まで】 |
C【スクリーン～ プロジェクター 後面まで】※2 |
E【スクリーン端～ プロジェクター 天面まで】 |
F【スクリーン端～ プロジェクター 底面まで】 |
|
| 100 | 972 | 826 | 328 | 678 | 853 |
| 120 | 1166 | 1020 | 522 | 827 | 1002 |
| 150 | 1456 | 1310 | 812 | 1051 | 1226 |
| 200 | 1939 | 1793 | 1295 | 1425 | 1600 |
| 250 | 2423 | 2277 | 1779 | 1798 | 1973 |
| 300 | 2907 | 2761 | 2263 | 2172 | 2347 |
| 350 | 3391 | 3245 | 2747 | 2545 | 2720 |
＊ A の値は、±5 %以内の誤差が発生する場合があります。
＊ 垂直キーストン（台形ひずみ）補正使用時は、所定の画面サイズより小さくなる方向で補正されます。
※2 この寸法は、プロジェクター後面と壁面との間の距離ではなく、プロジェクター後面とスクリーン面との間の距離です。
プロジェクターの後面と、壁や物との間に500 mm 以上の排気冷却スペースを確保してください。
密閉した空間に設置する場合は、別途、空調設備および換気設備を設けてください。
換気が不十分な場合、排気熱が滞留してプロジェクターの保護回路が働く場合があります。
1チップ方式 DLPプロジェクター(10,000lm) PT-DX100K
投写関係寸法図（ET-DLE030装着時）
| 画面 サイズ （インチ） | 投写距離 （ｍ） | ||
|---|---|---|---|
| スクリーン〜 投写ミラー（A) | スクリーン〜 プロジェクター 前面（B) | スクリーン〜 プロジェクター 後面※（C） | |
| 100 | 0.8 | 0.6 | 0.1 |
| 120 | 0.9 | 0.7 | 0.2 |
| 150 | 1.1 | 1 | 0.5 |
| 200 | 1.5 | 1.4 | 0.9 |
| 250 | 1.9 | 1.8 | 1.3 |
| 300 | 2.3 | 2.2 | 1.7 |
| 350 | 2.7 | 2.6 | 2.1 |
画面アスペクト比4：3
※この寸法は、プロジェクター後面と壁面との間の距離ではなく、プロジェクター後面とスクリーン面との間の距離です。プロジェクターの後面と、壁や物との間に500mm以上の排気冷却スペースを確保してください。密閉した空間に設置する場合は、別途、空調設備および換気設備を設けてください。換気が不十分な場合、排気熱が滞留してプロジェクターの保護回路が働く場合があります。
3チップ方式DLPプロジェクター(12,000lm) PT-DZ13K
投写関係寸法図（ET-D75LE90装着時）
| 投写画面 サイズ（型） |
投写距離（ｍ） | 設置可能な高さ（ｍ） | |||
|---|---|---|---|---|---|
| A | B | C | D | E | |
| 120 | 0.9 | 0.9 | 0.6 | 0.1 | 0.27〜0.35 |
| 150 | 1.1 | 1.2 | 0.8 | 0.3 | 0.37〜0.47 |
| 200 | 1.5 | 1.5 | 1.2 | 0.7 | 0.52〜0.66 |
| 250 | 1.9 | 1.9 | 1.6 | 1.1 | 0.68〜0.85 |
| 300 | 2.3 | 2.3 | 2 | 1.5 | 0.83〜1.04 |
| 350 | 2.7 | 2.7 | 2.4 | 1.9 | 0.98〜1.23 |
| 400 | 3.1 | 3.1 | 2.8 | 2.3 | 1.14〜1.42 |
| 500 | 3.8 | 3.8 | 3.5 | 3.1 | 1.45〜1.8 |
| 600 | 4.6 | 4.6 | 4.3 | 3.9 | 1.76〜2.18 |
画面アスペクト比16：10
※この寸法は、プロジェクター後面と壁面との間の距離ではなく、プロジェクター後面とスクリーン面との間の距離です。プロジェクターの後面と、壁や物との間に500mm以上の排気冷却スペースを確保してください。密閉した空間に設置する場合は、別途、空調設備および換気設備を設けてください。換気が不十分な場合、排気熱が滞留してプロジェクターの保護回路が働く場合があります。
フルHDワイドDLPプロジェクター(20,000lm) PT-DZ21K
投写関係寸法図（ET-D75LE90装着時）
| 投写画面 サイズ（型） |
投写距離（ｍ） | 設置可能な高さ（ｍ） | |||
|---|---|---|---|---|---|
| A | B | C | D | E | |
| 120 | 0.9 | 0.9 | 0.6 | -0.06 | 0.26〜0.34 |
| 150 | 1.1 | 1.2 | 8.9 | 0.1 | 0.35〜0.45 |
| 200 | 1.5 | 1.5 | 1.2 | 0.5 | 0.51〜0.64 |
| 250 | 1.9 | 1.9 | 1.6 | 0.9 | 0.66〜0.83 |
| 300 | 2.3 | 2.3 | 2 | 1.3 | 0.82〜1.02 |
| 350 | 2.7 | 2.7 | 2.4 | 1.7 | 0.97〜1.21 |
| 400 | 3.1 | 3.1 | 2.8 | 2 | 1.12〜1.41 |
| 500 | 3.8 | 3.8 | 3.5 | 2.8 | 1.43〜1.79 |
| 600 | 4.6 | 4.6 | 4.3 | 3.6 | 1.74〜2.17 |
画面アスペクト比16：10
※この寸法は、プロジェクター後面と壁面との間の距離ではなく、プロジェクター後面とスクリーン面との間の距離です。プロジェクターの後面と、壁や物との間に500mm以上の排気冷却スペースを確保してください。密閉した空間に設置する場合は、別途、空調設備および換気設備を設けてください。換気が不十分な場合、排気熱が滞留してプロジェクターの保護回路が働く場合があります。
3チップ方式 DLPプロジェクター(10,600lm) PT-DZ8700
投写関係寸法図（ET-D75LE90装着時）
| 投写画面 サイズ（型） |
投写距離（ｍ） | 設置可能な高さ（ｍ） | |||
|---|---|---|---|---|---|
| A | B | C | D | E | |
| 120 | 0.9 | 0.9 | 0.6 | 0.1 | 0.27〜0.35 |
| 150 | 1.1 | 1.2 | 0.8 | 0.3 | 0.37〜0.47 |
| 200 | 1.5 | 1.5 | 1.2 | 0.7 | 0.52〜0.66 |
| 250 | 1.9 | 1.9 | 1.6 | 1.1 | 0.68〜0.85 |
| 300 | 2.3 | 2.3 | 2 | 1.5 | 0.83〜1.04 |
| 350 | 2.7 | 2.7 | 2.4 | 1.9 | 0.98〜1.23 |
| 400 | 3.1 | 3.1 | 2.8 | 2.3 | 1.14〜1.42 |
| 500 | 3.8 | 3.8 | 3.5 | 3.1 | 1.45〜1.8 |
| 600 | 4.6 | 4.6 | 4.3 | 3.9 | 1.76〜2.18 |
画面アスペクト比16：10
※この寸法は、プロジェクター後面と壁面との間の距離ではなく、プロジェクター後面とスクリーン面との間の距離です。プロジェクターの後面と、壁や物との間に500mm以上の排気冷却スペースを確保してください。密閉した空間に設置する場合は、別途、空調設備および換気設備を設けてください。換気が不十分な場合、排気熱が滞留してプロジェクターの保護回路が働く場合があります。
1チップ方式DLPプロジェクター(8,500lm) PT-DZ870K
投写関係寸法図（ET-DLE030装着時）
| 画面 サイズ （インチ） |
投写距離(m) | 設置可能な高さ範囲(m) | |||
|---|---|---|---|---|---|
| スクリーン〜 投写ミラー（A) |
スクリーン〜 プロジェクター 前面（B) |
スクリーン〜 プロジェクター 後面※（C） |
スクリーン端〜 プロジェクター 天面（E) |
スクリーン端〜 プロジェクター 底面（F) |
|
| 100 | 0.8 | 0.6 | 0.1 | 0.4 | 0.6 |
| 120 | 0.9 | 0.8 | 0.3 | 0.5 | 0.7 |
| 150 | 1.2 | 1 | 0.5 | 0.6 | 0.8 |
| 200 | 1.6 | 1.4 | 0.9 | 0.9 | 1.1 |
| 250 | 2 | 1.8 | 1.3 | 1.1 | 1.3 |
| 300 | 2.4 | 2.2 | 1.7 | 1.4 | 1.6 |
| 350 | 2.8 | 2.6 | 2.1 | 1.6 | 1.8 |
画面アスペクト比16：10
※この寸法は、プロジェクター後面と壁面との間の距離ではなく、プロジェクター後面とスクリーン面との間の距離です。プロジェクターの後面と、壁や物との間に500mm以上の排気冷却スペースを確保してください。密閉した空間に設置する場合は、別途、空調設備および換気設備を設けてください。換気が不十分な場合、排気熱が滞留してプロジェクターの保護回路が働く場合があります。
レーザープロジェクター(10,000lm) PT-RZ970JB
投写関係寸法図（16：10）ET-DLE030装着時
| 投写画面 サイズ （型） |
投写距離（ｍ） | 設置可能な高さ（ｍ） | |||
|---|---|---|---|---|---|
| A 【スクリーン～ 投写ミラーまで】 |
B 【スクリーン～ プロジェクター前面まで】 |
C 【スクリーン～ プロジェクター後面まで】 ※2 |
D 【スクリーン～ プロジェクター天面まで】 |
E 【スクリーン～ プロジェクター底面まで】 |
|
| 100 | 0.82 | 0.65 | 0.12 | 0.43 | 0.63 |
| 120 | 0.98 | 0.82 | 0.28 | 0.53 | 0.73 |
| 150 | 1.23 | 1.06 | 0.52 | 0.68 | 0.88 |
| 200 | 1.63 | 1.47 | 0.93 | 0.93 | 1.13 |
| 250 | 2.04 | 1.87 | 1.34 | 1.18 | 1.38 |
| 300 | 2.45 | 2.28 | 1.74 | 1.43 | 1.63 |
| 350 | 2.85 | 2.69 | 2.15 | 1.69 | 1.89 |
* Aの値は、±5％以内の誤差が発生する場合があります。
* 垂直キーストン（台形ひずみ）補正使用時は、所定の画面サイズより小さくなる方向で補正されます。
※2 この寸法は、プロジェクター後面と壁面との間の距離ではなく、プロジェクター後面とスクリーン面との間の距離です。
プロジェクター後面と、壁や物との間に500mm以上の排気冷却スペースを確保してください。密閉した空間に設置する場合は、
別途、空調設備および換気設備を設けてください。換気が不十分な場合、排気熱が滞留してプロジェクターの保護回路が働く場合があります。
